Ошибка Mitsubishi MR-J AL.33: перенапряжение главной цепи
Авария AL.33 на сервоусилителях Mitsubishi серии MR-J (MR-J2S, MR-J3, MR-J4) означает, что напряжение в главной цепи, то есть на шине постоянного тока, превысило допустимый порог. Чаще всего ошибка появляется в момент торможения или реверса оси, когда двигатель возвращает энергию в усилитель. Но причиной может быть и завышенное сетевое напряжение, и неисправная регенеративная цепь. В статье разберём, как формируется перенапряжение, какие причины встречаются на практике и в каком порядке вести диагностику, чтобы не менять дорогой усилитель без необходимости.
- Что означает AL.33 и когда она возникает
- Как появляется перенапряжение: роль рекуперации
- Соседние коды главной цепи: как не перепутать
- Причины AL.33 и что проверить в первую очередь
- Порядок диагностики
- Устранение и профилактика
- Заключение
Что означает AL.33 и когда она возникает
Силовая часть сервоусилителя устроена по классической схеме: сетевое напряжение выпрямляется, сглаживается конденсаторами и в виде напряжения шины постоянного тока (DC bus) подаётся на инверторный каскад, который формирует трёхфазное питание для двигателя. Усилитель постоянно контролирует это напряжение. Если оно выходит за верхнюю границу, срабатывает защита: выход блокируется, двигатель переходит в свободный выбег, на индикаторе появляется код AL.33.
Пороги зависят от класса напряжения. Для усилителей класса 200 В срабатывание ожидается при напряжении шины порядка 400 В DC, для класса 400 В — порядка 800 В DC. Точные значения и расшифровка подкодов (в MR-J4 аварии детализированы, например 33.1) приведены в руководстве по вашей серии, поэтому сверяйтесь с ним.
Опасность аварии в том, что при перенапряжении конденсаторы шины и силовые ключи работают на пределе. Многократный сброс аварии кнопкой без выяснения причины ускоряет их деградацию. Если AL.33 повторяется, её нельзя считать «случайной».
Типовые признаки:
- ошибка возникает при остановке или реверсе на больших скоростях или с тяжёлой нагрузкой;
- на холостых малых подачах авария не проявляется;
- ось на вертикальной подаче падает или проседает после аварии — проверьте тормоз двигателя;
- авария сопровождается другой — например, AL.30 (регенеративная ошибка), о которой написано в статье про регенеративную перегрузку MR-J.
Как появляется перенапряжение: роль рекуперации
При разгоне энергия идёт от шины к двигателю. При торможении картина обратная: двигатель работает как генератор, и кинетическая энергия оси и нагрузки возвращается в шину. Энергию некуда деть, и конденсаторы заряжаются выше нормы. Чтобы этого не происходило, в усилителе предусмотрена регенеративная цепь: транзистор подключает к шине резистор, который рассеивает избыток энергии в тепло.
Варианты рассеивания энергии:
- Встроенный регенеративный резистор. Есть у усилителей малой и средней мощности, рассчитан на умеренные циклы торможения.
- Внешний (опциональный) регенеративный резистор. Подключается взамен встроенного, когда его мощности не хватает, и требует правильной настройки параметра выбора регенеративной опции (в MR-J3/J4 это PA02 — уточняйте по руководству).
- Рекуперативный конвертор. Возвращает энергию в сеть, применяется в многоосевых системах с общей шиной.
Если выбран неподходящий вариант, резистор не подключён, оборван или его мощности недостаточно, AL.33 появится на первом же интенсивном торможении. Подробнее о принципе работы самого узла — в материале что такое сервоусилитель ЧПУ.
Соседние коды главной цепи: как не перепутать
AL.33 относится к группе аварий силовой цепи. Эти коды опасны тем, что внешне похожи: все они останавливают ось, но требуют разной диагностики. Ниже сведены коды, с которыми AL.33 чаще всего путают или встречает вместе. Точный смысл кода зависит от серии усилителя и версии прошивки, поэтому сверяйтесь с руководством по обслуживанию вашей модели.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.33 | Перенапряжение главной цепи | Нет или неисправна регенеративная цепь, высокое сетевое напряжение, слишком резкое торможение | Резистор, перемычки и параметр регенерации, напряжение сети, время торможения |
| AL.30 | Ошибка регенерации | Перегрузка регенеративного резистора, неисправный регенеративный транзистор | Нагрев и сопротивление резистора, частота циклов торможения |
| AL.10 | Пониженное напряжение | Просадка сети, обрыв фазы, неисправен контактор или выпрямитель | Входное напряжение по всем фазам, контактор главной цепи |
| AL.24 | Сбой главной цепи (замыкание на землю) | Пробой изоляции кабеля или обмотки двигателя, замыкание выхода на корпус | Изоляция кабеля и двигателя, см. AL.24 |
| AL.32 | Сверхток | Короткое замыкание на выходе, пробой силового модуля | Выходные клеммы, кабель двигателя, см. AL.32 |
Следующая группа — аварии, которые часто идут «в паре» с AL.33, когда основная проблема не в самой шине, а в режиме движения или настройках.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.31 | Превышение скорости | Неверные параметры, колебания контура скорости | Настройки усиления, см. AL.31 |
| AL.37 | Ошибка параметров | Значение вне допустимого диапазона, в том числе неверный выбор регенеративной опции | Параметры после замены усилителя, см. AL.37 |
| AL.45 / AL.46 | Перегрев усилителя / двигателя | Загрязнён радиатор, неисправен вентилятор, перегрузка | Охлаждение шкафа, см. AL.45/46 |
Общий обзор кодов других серий и производителей приведён в справочнике коды ошибок Mitsubishi ЧПУ.
Причины AL.33 и что проверить в первую очередь
На практике причины делятся на три группы: регенеративная цепь, питание и режим движения. Первая встречается чаще всего, поэтому с неё и стоит начинать.
| Причина | Как проявляется | Как проверить |
|---|---|---|
| Обрыв регенеративного резистора или его проводов | Авария на каждом интенсивном торможении | Замер сопротивления при отключенном питании, сравнение с паспортным значением |
| Неверно подключена перемычка (встроенный/внешний резистор) | Авария после монтажа или замены усилителя | Схема подключения клемм по руководству серии |
| Неверный параметр регенеративной опции | Резистор подключён, но не работает или перегревается | Сверка параметра с типом установленного резистора |
| Недостаточная мощность резистора | Авария на частых циклах разгон-торможение, нагрев резистора | Расчёт энергии торможения, температура резистора после цикла |
| Пробой регенеративного транзистора в усилителе | Резистор исправен, цепь не срабатывает, возможно сопровождается AL.30 | Диагностика силовой части в сервисе |
| Завышенное сетевое напряжение | Авария даже при лёгких режимах | Замер напряжения на входе усилителя под нагрузкой и без неё |
| Слишком короткое время торможения | Авария только на определённых кадрах программы | Параметры ускорения и замедления, инерция нагрузки |
Если регенеративный блок и параметры в порядке, а ось с большой инерцией требует мощного торможения, возможно, потребуется усилитель другой мощности или рекуперативное решение. Подобрать подходящий серводрайв можно по паспортным данным двигателя и режиму работы оси.
Серводрайвы Mitsubishi серии MR-J4 класса 220 В. Актуальны, если по итогам диагностики выяснилось, что силовая часть или регенеративный транзистор усилителя вышли из строя.
Порядок диагностики
Диагностику стоит вести от простого к сложному и от внешнего к внутреннему. Это позволяет отделить проблемы подключения и настроек от отказа самого усилителя.
Меры безопасности. Перед любыми работами в силовой цепи отключите питание и дождитесь полного разряда конденсаторов: индикатор CHARGE должен погаснуть, а напряжение на клеммах шины стоит убедиться, что оно упало до безопасного уровня. Время ожидания указано в руководстве вашей серии.
- Зафиксируйте условия аварии. На каком кадре программы, при какой скорости и нагрузке она возникает, одна ли ось или несколько, повторяется ли после сброса.
- Проверьте сетевое напряжение. Измерьте его на входе усилителя в покое и в момент работы соседних приводов. Выход за допуск указывает на проблему в питающей сети или трансформаторе.
- Осмотрите регенеративную цепь. Состояние резистора, затяжку клемм, целостность и сечение проводов, следы перегрева и оплавленной изоляции.
- Измерьте сопротивление регенеративного резистора при отключенном питании и отсоединённых проводах, сравните с паспортной величиной. Бесконечное сопротивление означает обрыв.
- Сверьте схему подключения и параметры. Положение перемычки между клеммами встроенного резистора (P+ и D в сериях MR-J3/J4) либо подключение внешнего резистора к P+ и C, а также параметр выбора регенеративной опции. Обозначения клемм зависят от серии.
- Оцените режим движения. Попробуйте увеличить время торможения или снизить скорость и посмотрите, уйдёт ли авария. Если да, речь идёт о нехватке мощности регенерации.
- Проверьте вентиляцию и температуру. Перегретый резистор и радиатор снижают способность цепи рассеивать энергию.
Как отличить отказ платы управления от отказа силовой части
Плата управления отвечает за логику, измерение и формирование сигналов, а силовая часть — за выпрямитель, конденсаторы, инвертор и регенеративный транзистор. Ориентиры:
- Авария привязана к торможению, а резистор исправен — подозревайте регенеративный транзистор силовой части.
- Авария возникает сразу при включении силового питания, без движения — проверьте входное напряжение и цепь измерения напряжения шины на плате.
- Сообщение появляется хаотично, одновременно с другими ошибками (например, ошибками параметров или обмена) — подозревайте плату управления или питание её логики.
- Видимые следы перегрева, запах, вздутые конденсаторы — силовая часть; ремонт или замена усилителя.
Надёжно подтвердить диагноз можно только на стенде. Если вы не уверены, воспользуйтесь услугой ремонта промышленного оборудования: это дешевле, чем покупка нового усилителя при ошибочном диагнозе. Общий подход к поиску неисправностей в приводах описан в статье диагностика сервосистемы ЧПУ.
Устранение и профилактика
Мероприятия зависят от найденной причины:
- Обрыв резистора или проводов. Замените резистор на тип, указанный в руководстве для вашей модели усилителя. Нельзя ставить резистор «по размеру» без проверки сопротивления и мощности.
- Неверные параметры. Задайте правильный тип регенеративной опции, после чего выключите и снова включите питание: часть параметров применяется только после перезагрузки.
- Недостаточная мощность. Установите резистор большей мощности, увеличьте время замедления или рассмотрите рекуперативное решение для многоосевой системы. Для схем с общей шиной подойдёт сервоусилитель совместимого типа с блоком конвертора.
- Проблемы питания. Устраняйте на стороне сети: настройка отпайки трансформатора, стабилизация, проверка заземления.
- Дефект силовой части. Ремонт или замена усилителя.

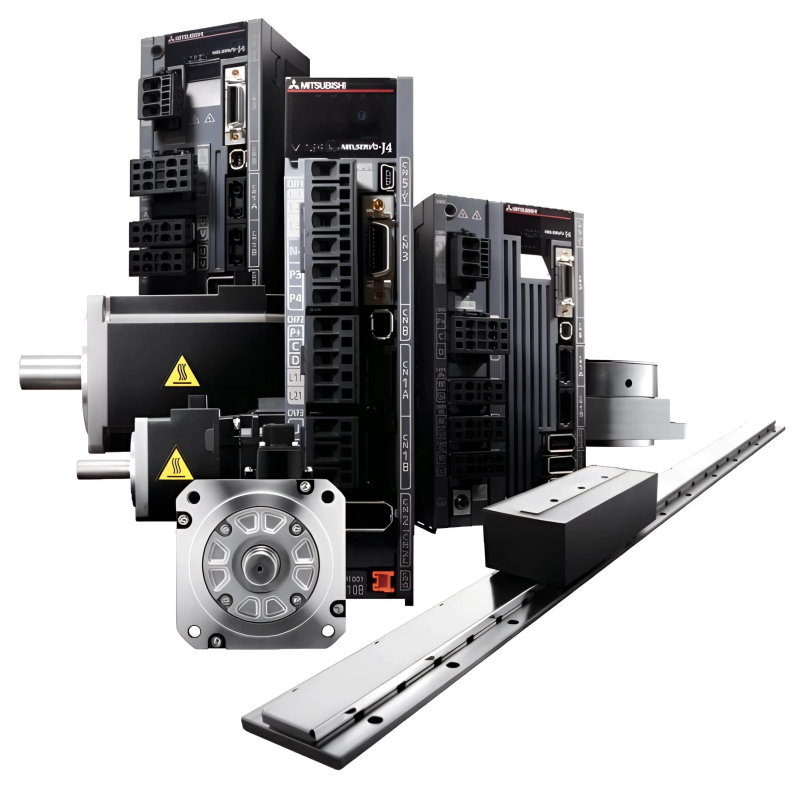

Блоки Mitsubishi для многоосевых систем MR-J4 с общей шиной постоянного тока. Решение стоит рассматривать, когда энергию торможения нескольких осей нужно рассеивать или возвращать централизованно.
Профилактика сводится к простым правилам:
- при пусконаладке и после замены усилителя проверяйте параметры регенерации и схему подключения;
- раз в полгода-год осматривайте регенеративные резисторы и клеммы, очищайте радиаторы и вентиляторы;
- не задавайте слишком короткое время замедления для осей с большой инерцией;
- контролируйте качество питающей сети и заземление шкафа;
- храните на складе резервный резистор и, при критичных осях, резервный усилитель: сроки поставки описаны в материале как спланировать закупку запчастей.
FAQ: частые вопросы
Что означает ошибка AL.33 на сервоусилителе Mitsubishi MR-J?
Это перенапряжение главной цепи: напряжение на шине постоянного тока превысило допустимый порог. Чаще всего оно возникает при торможении из-за неисправной регенеративной цепи или слишком резкого замедления.
Можно ли просто сбрасывать AL.33 и продолжать работу?
Не рекомендуется. Повторяющееся перенапряжение нагружает конденсаторы шины и силовые ключи, поэтому сначала нужно найти причину.
Как проверить регенеративный резистор?
Отключите питание, дождитесь разряда шины, отсоедините провода резистора и измерьте сопротивление мультиметром. Сравните результат с паспортным значением: бесконечное сопротивление означает обрыв.
Может ли AL.33 возникать из-за сетевого напряжения?
Да. Если напряжение питания выше допуска, шина достигает порога срабатывания даже при лёгких режимах. Измерьте напряжение на входе усилителя в покое и под нагрузкой.
Когда нужно менять усилитель, а не резистор?
Когда резистор и подключение исправны, параметры корректны, а авария остаётся при торможении или появляется сразу после включения. Вероятен отказ регенеративного транзистора или цепи измерения напряжения, подтвердить это лучше на стенде.
Заключение
AL.33 — это защитная реакция на избыточное напряжение шины, и в большинстве случаев причина лежит не в «умершем» усилителе, а в регенеративной цепи, настройках или условиях питания. Последовательная проверка резистора, перемычек, параметров и сетевого напряжения позволяет найти неисправность без лишних затрат. Если эти шаги не помогли, речь, скорее всего, идёт об отказе силовой части.
Если вам нужно подтвердить диагноз, подобрать усилитель или регенеративное решение для конкретной оси, обратитесь к специалистам ООО «Эффективное производство»: сверим модель и параметры по шильдику и подскажем подходящий вариант. Продукцию производителя можно посмотреть на странице Mitsubishi Electric.
