Ошибка Mitsubishi MR-J AL.31: превышение скорости (Overspeed)
Авария AL.31 (Overspeed) на сервоусилителе Mitsubishi серии MR-J означает, что скорость вращения вала двигателя превысила допустимое мгновенное значение. Усилитель останавливает привод и отключает силовой каскад, потому что неконтролируемый разгон оси опасен для механики станка и оператора. Причина не всегда в самом усилителе: часто это неверное задание от ЧПУ, слишком агрессивная настройка, сбой обратной связи или ошибка в силовой проводке. В статье разобрано, как устроен контроль скорости, какие коды ошибок обычно встречаются рядом с AL.31, как диагностировать аварию по шагам и когда имеет смысл менять узел.
- Что означает AL.31 и как усилитель контролирует скорость
- Причины AL.31 и признаки каждой из них
- Соседние коды: что часто возникает вместе с AL.31
- Порядок диагностики: усилитель, мотор, энкодер или задание
- Настройка и профилактика
- Когда нужна замена усилителя
- Заключение
Что означает AL.31 и как усилитель контролирует скорость
Сервоусилитель (серводрайвер) получает от контроллера или ЧПУ задание — последовательность импульсов, аналоговый сигнал либо команду по сети — и подаёт на обмотки двигателя ток такой величины, чтобы вал вращался с нужной скоростью и в нужном положении. Фактическую скорость усилитель вычисляет по сигналам энкодера — датчика на валу двигателя. Если вычисленная скорость выходит за порог, зашитый в прошивке усилителя и зависящий от модели двигателя, срабатывает защита и на дисплее появляется код 31 — Overspeed.
Важно понимать: порог срабатывает по измеренной скорости. Поэтому AL.31 — это всегда результат одной из двух ситуаций: либо вал действительно вращался слишком быстро, либо энкодер передал усилителю ложные данные о скорости. Различить их — главная задача диагностики. Подробнее о том, как устроена сервосистема целиком, читайте в статье что такое сервоусилитель ЧПУ и как он работает.
Опасность аварии в том, что она часто возникает в момент движения оси на рабочей подаче или быстром ходу. При вертикальной оси без тормоза или при отказе тормоза ось может упасть и спровоцировать вторичный отказ. Поэтому после AL.31 не стоит многократно сбрасывать аварию и пробовать «ещё раз»: сначала выясните причину.
Оговорка: точный порог срабатывания, формулировка в руководстве и перечень параметров зависят от конкретной серии (MR-J2S, MR-J3, MR-J4 и далее), модели усилителя и двигателя. Всё, что указано ниже, — общая логика; значения и номера параметров уточняйте по руководству на ваш усилитель и по документации станка.
Причины AL.31 и признаки каждой из них
Причины AL.31 делятся на четыре группы: слишком большая команда от контроллера, неустойчивая настройка контура скорости, неисправность обратной связи и ошибки подключения двигателя. Таблица ниже помогает быстро сопоставить симптом с группой.
| Группа причин | Характерный признак | Что проверить в первую очередь |
|---|---|---|
| Слишком высокая частота команды или неверный электронный редуктор | Авария на быстром ходу, повторяется на одной и той же подаче; после изменения параметров станка или ПО | Параметры электронного редуктора (передаточное отношение), максимальная подача в параметрах ЧПУ, частота импульсов задания |
| Колебания и перерегулирование в контуре скорости | Ось гудит или вибрирует перед аварией, авария при разгоне или торможении | Время разгона и торможения, режим автонастройки и отклик, соотношение моментов инерции нагрузки и ротора |
| Сбой энкодера или кабеля обратной связи | Авария хаотичная, может сопровождаться кодами обмена с энкодером, меняется при шевелении кабеля | Разъёмы и экран кабеля энкодера, отсутствие загрязнения, исправность самого датчика |
| Ошибка в силовой проводке двигателя | Авария сразу после монтажа или замены двигателя либо кабеля, ось «убегает» при включении сервы | Порядок фаз U, V, W на клеммах усилителя и на двигателе, целостность силового кабеля |
| Внешняя сила на валу | Авария на вертикальной оси, при отпускании тормоза или падении нагрузки | Работа электромагнитного тормоза, уравновешивание оси, состояние ШВП (шарико-винтовой передачи) и муфты |
Если авария появилась после замены энкодера, двигателя или кабеля, начинайте с проводки и сопоставления моделей. При подборе датчика по двигателю пригодятся материалы подбор энкодера по сервомотору и ошибки чтения энкодера.
Соседние коды: что часто возникает вместе с AL.31
AL.31 редко живёт отдельно. Рядом с ним по истории аварий обычно видны коды, которые подсказывают, где искать источник. Ниже коды сгруппированы по узлам. В таблицах приведены типовые формулировки и причины; для вашей серии усилителя и конфигурации станка они могут отличаться.
Скорость, задание и параметры
Эта группа связана с тем, что именно ЧПУ или контроллер требует от привода и как усилитель это интерпретирует. Ошибки опасны тем, что сброс аварии без изменения параметров приводит к повторному срабатыванию в тот же момент цикла.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.31 | Overspeed — превышение допустимой скорости двигателя | Избыточное задание, перерегулирование, ложные данные энкодера, неверные фазы двигателя | Историю аварий, момент возникновения в цикле, параметры редуктора и разгона |
| AL.35 | Превышение допустимой частоты командных импульсов | Слишком высокая частота задания от контроллера, помехи на линии импульсов | Выходную частоту контроллера, экранирование и заземление кабеля задания |
| AL.37 | Ошибка параметров | Значение параметра вне допустимого диапазона или несовместимая комбинация | Параметры, изменённые последними; сравнение с резервной копией |
| AL.52 | Чрезмерное отклонение положения | Ось не успевает за заданием: заклинивание, малый момент, неверные фазы | Свободное вращение оси, механику, момент и перегрузку |
Если усилитель ругается на параметры, подробно это описано в статье про ошибку AL.37.
Обратная связь: энкодер двигателя
Энкодер даёт усилителю информацию о скорости и положении. Если канал связи с ним нестабилен, усилитель может получить некорректные значения и «увидеть» скорость, которой на самом деле нет. Поэтому при плавающей аварии AL.31 первым делом проверяйте именно эту цепь.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.16 / AL.20 | Ошибка связи с энкодером (при запуске и в работе) | Обрыв или плохой контакт кабеля, помехи, неисправный энкодер | Разъёмы на усилителе и двигателе, целостность и экранирование кабеля |
| AL.25 | Потеря абсолютной позиции | Разряд резервной батареи, отключение питания энкодера | Напряжение батареи, цепи питания энкодера, процедуру возврата в ноль |
Тонкости этих аварий подробно описаны в материалах по AL.16 и AL.20 и по AL.25.
Силовая часть и главная цепь
Силовые коды показывают, что проблема может быть в самом усилителе, двигателе, кабеле или питающей сети. Они опасны возможным повреждением силовых ключей и обмоток, поэтому многократные повторные пуски недопустимы.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.24 | Сбой главной цепи (замыкание на выходе) | Замыкание фаз или на землю в кабеле или двигателе | Изоляцию силового кабеля и обмоток двигателя |
| AL.30 | Ошибка рекуперации | Перегрузка тормозного резистора, неверная настройка параметра резистора | Резистор, его подключение и режимы торможения |
| AL.32 | Сверхток | Короткое замыкание, неисправность силового модуля, неверные фазы | Силовой кабель и обмотки, затем состояние усилителя |
| AL.33 | Перенапряжение главной цепи | Недостаточная рекуперация, завышенное напряжение сети | Напряжение питания, резистор рекуперации |
| AL.50 / AL.51 | Перегрузка по току (тепловая защита) | Механическое заклинивание, завышенная нагрузка, плохое охлаждение | Свободное вращение оси, нагрузку, вентиляцию шкафа |
| AL.45 / AL.46 | Перегрев усилителя или двигателя | Загрязнённый радиатор, отказ вентилятора, высокая температура в шкафу | Вентиляторы, фильтры, температуру в шкафу |
Если после AL.31 в истории также обнаружились коды силовой группы, не ограничивайтесь настройкой скорости: проверьте изоляцию кабеля и обмоток. Общий список кодов для этой линейки собран в обзоре кодов ошибок Mitsubishi.
Порядок диагностики: усилитель, мотор, энкодер или задание
Диагностика строится от простого к сложному и от внешнего к внутреннему. Перед началом отключите питание и убедитесь, что ось механически не может упасть или сдвинуться. Все измерения выполняйте с соблюдением правил электробезопасности; после отключения сети в усилителе некоторое время сохраняется напряжение на конденсаторах — время разряда указано в руководстве.
- Зафиксируйте обстоятельства аварии. Когда она возникла: при включении сервы, на разгоне, на быстром ходу, при торможении, в покое. Какая ось, какая программа, менялись ли параметры или оборудование. Это половина диагноза.
- Просмотрите историю аварий. Усилитель хранит последние коды. Если рядом с AL.31 есть AL.16, AL.20 или коды сверхтока, начинайте с соответствующей цепи.
- Проверьте задание. Сравните подачу в программе и в параметрах ЧПУ с допустимой скоростью двигателя; уточните параметры электронного редуктора. Типичная ошибка — после смены ШВП или шага редуктора передаточное отношение осталось прежним.
- Проверьте проводку двигателя. Порядок фаз U, V, W, целостность силового кабеля, затяжку клемм и заземление. Неверный порядок фаз приводит к тому, что ось при включении разгоняется неуправляемо.
- Проверьте цепь энкодера. Разъёмы, экран, трассу кабеля: он не должен идти вплотную к силовым линиям. Осмотрите датчик на загрязнение и повреждения.
- Проверьте механику. Проверните вал вручную при выключенном питании и отключённом от станка двигателе, если это возможно. Заклинивание, люфт или рывки указывают на механический источник.
- Оцените настройку. Если ось вибрирует, пересмотрите время разгона и торможения, режим автонастройки и отклик.
- Проверьте на «чужом» двигателе или усилителе. Если есть исправная ось такого же типа, поменяйте местами кабели или усилители. Авария переехала вместе с компонентом — найден виновник.
Общий подход к диагностике приводов описан в статьях диагностика сервосистемы ЧПУ и сервопривод не запускается.
Как отличить отказ усилителя от остальных причин
| Симптом | Вероятный узел | Как подтвердить |
|---|---|---|
| AL.31 сразу при включении сервы, ось дёргается | Проводка двигателя или энкодера | Проверка порядка фаз и кабеля; тест с эталонным кабелем |
| AL.31 только на быстром ходу | Задание от ЧПУ или параметры редуктора | Снижение подачи; сверка параметров с документацией |
| AL.31 плавающая, зависит от вибраций и шевеления кабеля | Кабель или разъём энкодера | Прозвонка кабеля, замена кабеля на заведомо исправный |
| AL.31 после замены двигателя | Несоответствие двигателя параметрам усилителя | Сверка модели двигателя и соответствующего параметра в усилителе |
| Аварии AL.31 и AL.32 вместе, на любой оси этого усилителя | Силовой модуль усилителя | Проверка на заведомо исправном двигателе и кабеле |
Усилитель и плату управления на месте разбирать не рекомендуется: если подозрение падает на силовую часть, лучше передать узел на проверку. Услуга описана в разделе ремонт промышленного оборудования.
Настройка и профилактика
Часть случаев AL.31 устраняется не заменой компонентов, а аккуратной настройкой и дисциплиной эксплуатации. Ниже — практические рекомендации; конкретные номера параметров и допустимые диапазоны сверяйте с руководством на вашу серию усилителя.
- Электронный редуктор. После изменения шага ШВП, редуктора, энкодера или разрешения ЧПУ пересчитайте передаточное отношение. Завышенное значение превращает обычную подачу в избыточную скорость вала.
- Время разгона и торможения. Слишком малое время ведёт к перерегулированию: скорость на мгновение превышает заданную и достигает порога защиты. Увеличьте постоянную времени и проверьте поведение оси.
- Автонастройка. Если нагрузка изменилась (новая оснастка, другая масса стола), запустите автонастройку заново и оцените, не осталась ли система в колебательном режиме. Слишком высокий отклик при большой инерции нагрузки — частая причина вибраций.
- Кабели. Силовой кабель и кабель энкодера прокладывайте раздельно, экраны подключайте по схеме производителя, на подвижных участках применяйте кабель для кабельных цепей.
- Вертикальные оси. Регулярно проверяйте тормоз и уравновешивание. Падение оси при отпускании тормоза даёт всплеск скорости.
- Резервные копии. Храните копии параметров усилителей и ЧПУ. После замены усилителя это сократит время вывода станка в рабочее состояние.
- Охлаждение. Следите за вентиляторами и фильтрами шкафа: перегрев ухудшает работу электроники и приводит к дополнительным авариям.
Для общей картины по линейке усилителей, подходящих двигателей и особенностей замены полезны материалы сервоусилители Mitsubishi MR-J: диагностика и замена и обзор серводрайверов MR-J.
Когда нужна замена усилителя
Замена усилителя оправдана, когда проверка подтвердила: проводка, двигатель, энкодер и параметры исправны, а авария воспроизводится на эталонной связке. Признаки отказа усилителя — повторяющийся AL.31 вместе с кодами силовой группы, дефекты индикации, следы перегрева на плате, стабильный сверхток при отключённом двигателе. Перед заказом сверьте полное обозначение с шильдиком: серию, мощность, класс напряжения, тип интерфейса. Ориентироваться только на мощность недостаточно.
Для подбора доступны серводрайверы линейки MR-J4 в разных исполнениях. Возможный вариант — усилитель из общего каталога сервоприводов; двигатель в комплект можно подобрать в разделе серводвигатели и сервосистемы.
Серия сервоусилителей MR-J4 на 220 В для замены вышедшего из строя драйвера, если диагностика указала на силовую часть усилителя.

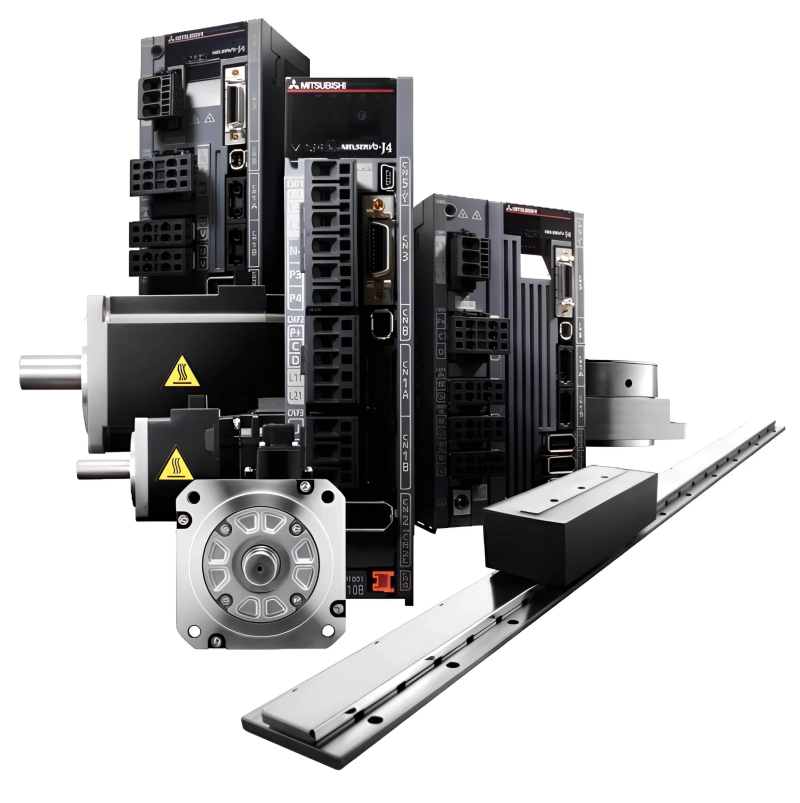

Для многоосевых конфигураций с общим конвертером применяются приводные блоки серии MR-J4-DU. Их подбирают в паре с преобразователем и с учётом схемы подключения, поэтому полное обозначение сверяйте с паспортной табличкой.
Приводной блок серии MR-J4-DU для замены в многоосевых системах, где исправность подтверждена по результатам диагностики.
Если неисправным оказался датчик, подбор можно начать с раздела энкодеры. Не забывайте: после замены усилителя или двигателя нужно загрузить параметры и при абсолютном энкодере выполнить процедуру установки нуля.
FAQ: частые вопросы
Что означает ошибка AL.31 на сервоусилителе Mitsubishi MR-J?
Это Overspeed — скорость вращения вала двигателя превысила допустимое мгновенное значение. Усилитель отключает силовой каскад и останавливает ось в целях защиты.
Можно ли просто сбросить AL.31 и продолжить работу?
Сбросить аварию можно, но без выяснения причины она, скорее всего, повторится. Многократные пуски опасны для механики и силовой части, поэтому сначала проверьте задание, проводку и энкодер.
Может ли AL.31 появиться из-за неисправного энкодера?
Да. Если энкодер или его кабель передают усилителю искажённые данные, тот может «увидеть» скорость, которой нет. Обычно такая авария плавающая и нередко сопровождается кодами связи с энкодером.
Почему AL.31 возникает сразу после замены двигателя или кабеля?
Чаще всего причина в перепутанных фазах U, V, W, несоответствии модели двигателя параметрам усилителя или неверном подключении энкодера. Проверьте проводку и сверьте параметры по руководству.
Когда пора менять сервоусилитель?
Когда проводка, двигатель, энкодер и параметры проверены, а авария воспроизводится на эталонной связке, особенно вместе с кодами силовой группы. Точное обозначение для замены берите с шильдика усилителя.
Заключение
AL.31 (Overspeed) — защитная реакция на превышение скорости двигателя, и источник её не всегда в усилителе. Чаще всего причина кроется в задании и параметрах, настройке контура скорости, цепи энкодера или проводке двигателя. Системная диагностика — от истории аварий и обстоятельств возникновения к проводке, энкодеру, механике и лишь затем к самому усилителю — экономит время и деньги и позволяет не менять исправные узлы. Помните: точный смысл кода и допустимые значения зависят от серии усилителя, модели двигателя и конфигурации станка, поэтому сверяйтесь с руководством по обслуживанию.
Если авария повторяется и самостоятельно найти причину не удаётся, обратитесь к специалистам ООО «Эффективное производство»: поможем определить неисправный узел, подобрать совместимый усилитель, двигатель или датчик и организовать поставку.
