Ошибки Mitsubishi MR-J AL.45 и AL.46: перегрев усилителя и мотора

Аварии AL.45 и AL.46 на сервоусилителях Mitsubishi MR-J выглядят похоже: ось останавливается, на дисплее усилителя появляется код, а после остывания привод нередко снова запускается. Из-за этого их часто «лечат» сбросом аварии и пробуют продолжить работу, хотя причина обычно лежит в нагрузке, охлаждении или цепи датчика температуры. Первый код относится к усилителю, второй — к двигателю, и это определяет, куда смотреть. В статье разобрано, как устроена тепловая защита, чем отличаются коды, какие причины встречаются чаще всего и в каком порядке вести диагностику. Точные пороги срабатывания и тексты сообщений зависят от серии (MR-J2S, MR-J3, MR-J4) и модели усилителя — уточняйте их в руководстве к вашему приводу.

1. Что означают AL.45 и AL.46 и как работает тепловая защита
2. Сравнение с соседними авариями: AL.30, AL.50, AL.51
3. AL.45: перегрев силового модуля усилителя
4. AL.46: перегрев серводвигателя
5. Порядок диагностики
6. Когда ремонтировать и менять узлы, профилактика
7. Заключение

Что означают AL.45 и AL.46 и как работает тепловая защита

Сервоусилитель (драйвер) — это силовой преобразователь, который по сигналам от ЧПУ или контроллера питает обмотки серводвигателя нужным током. При работе греются два узла: силовой модуль усилителя (IGBT-транзисторы и выпрямитель, отдающие тепло на радиатор) и сам двигатель, где основной нагрев даёт ток в обмотках. У каждого узла своя защита.

• AL.45 (Main circuit device overheat) — перегрев устройств главной цепи. Температуру силового модуля усилитель контролирует собственным датчиком. Авария означает, что радиатор или модуль вышли за допустимую температуру.
• AL.46 (Servo motor overheat) — перегрев серводвигателя. Усилитель получает сигнал от термодатчика в двигателе: терморезистора или термозащиты. Обычно он выведен в кабель энкодера (датчика положения на валу). Если температура превышена, авария срабатывает независимо от того, как нагружен усилитель.

Оба кода относятся к защитным авариям, а не к неисправностям электроники в чистом виде. Усилитель честно сообщает, что узел работает за пределами теплового режима. Повторный запуск «до упора» сокращает срок службы изоляции обмоток, подшипников двигателя и силовых ключей. Кроме того, в серии MR-J4 есть отдельный код по вентилятору усилителя (AL.47), который удобно проверять вместе с AL.45.

Общий разбор кодов других производителей и серий собран в материале «Mitsubishi ЧПУ: коды ошибок», а обзор самой линейки — в статье про серводрайверы Mitsubishi MR-J.

Сравнение с соседними авариями: AL.30, AL.50, AL.51

Перегрев часто идёт вместе с другими авариями или сам является следствием длительной перегрузки. Поэтому важно смотреть историю аварий усилителя: порядок кодов подсказывает, что случилось первым. Обозначения ниже типичны для серий MR-J2S/J3/J4, но формулировки и условия срабатывания уточняйте по документации.

Подробнее об этих авариях — в отдельных материалах: AL.50 и AL.51: перегрузка и AL.30: регенеративная перегрузка. Если история аварий началась с AL.50, а потом появился AL.46, причина почти наверняка в механике или режиме работы, а не в самом двигателе.

AL.45: перегрев силового модуля усилителя

Эта авария опасна выходом из строя силовой части. Перегретый IGBT-модуль деградирует, сопротивление открытого перехода растёт, а вместе с ним и нагрев. В худшем случае дело заканчивается пробоем модуля и аварией по току (AL.32), которую уже нельзя устранить без ремонта. Поэтому на AL.45 не стоит повторно запускать станок, пока причина не найдена.

Типичные причины

• Температура в электрошкафу. Для усилителей обычно оговаривается диапазон температуры окружающей среды в районе 0–55 °C, но он относится к воздуху у самого усилителя, а не к цеху. Закрытый шкаф без вентиляции и кондиционера в тёплое время года быстро выходит за этот предел. Точное значение смотрите в данных на ваш усилитель.
• Загрязнение радиатора и фильтров. Масляный туман и стружечная пыль оседают на рёбрах радиатора и забивают входные фильтры шкафа. Радиатор в этом случае работает как теплоизолятор.
• Неисправный вентилятор. Вентилятор усилителя или обдува шкафа остановился, вращается медленно или с шумом. Заменить его проще, чем потом чинить силовой модуль; подобрать охлаждение можно в разделе вентиляторы для станков.
• Нарушены условия монтажа. Усилитель установлен без зазоров, рядом стоит тормозной резистор или другой источник тепла, воздух не циркулирует вверх вдоль радиатора.
• Нагрузка выше расчётной. Ось работает на пределе по среднему моменту, частые разгоны и торможения, высокая несущая частота ШИМ (если параметр доступен).
• Ослабший контакт в силовых клеммах. Плохо затянутые клеммы греются сами и отдают тепло в корпус усилителя. Следы потемнения и запах горелой изоляции — признак такого дефекта.

Что делать до обращения к специалистам

1. Обесточьте привод по правилам вашего станка и дождитесь разряда конденсаторов. Внутри усилителя может сохраняться опасное напряжение даже после отключения питания.
2. Осмотрите радиатор и вентилятор, очистите их сухим сжатым воздухом и мягкой щёткой.
3. Проверьте температуру в шкафу, исправность кондиционера или теплообменника, чистоту фильтров.
4. Запустите ось в обычном режиме и понаблюдайте, как растёт температура радиатора и сколько времени проходит до аварии. Быстрый рост при малой нагрузке указывает на дефект самого усилителя или вентилятора.

Сервоприводы · Mitsubishi Electric

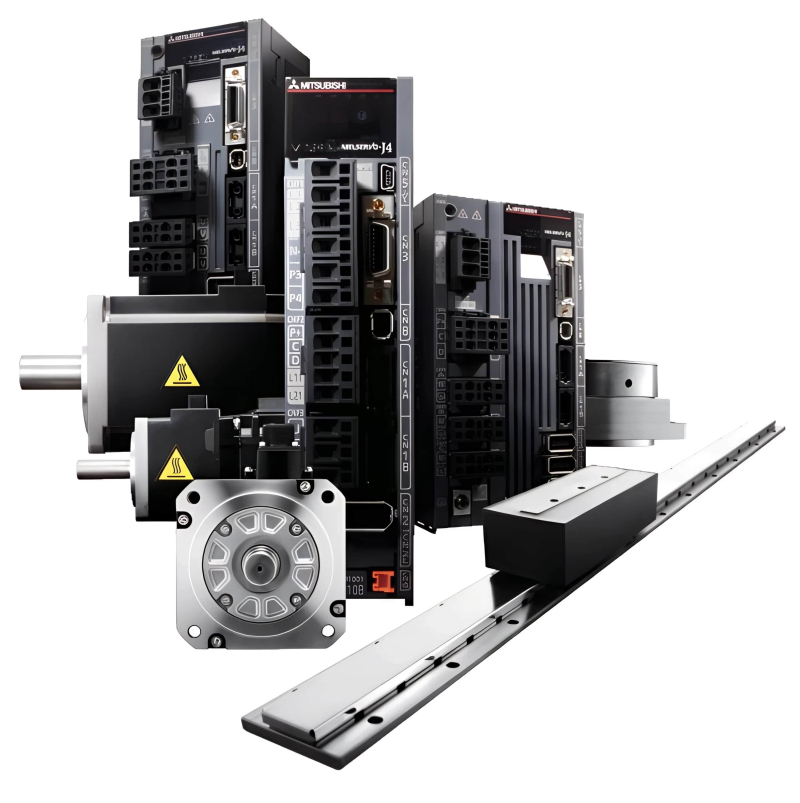

MR-AL-37K4

MR-AL-37K4

Серводрайвер Mitsubishi Electric из каталога. Рассматривается, когда по итогам диагностики усилитель с повреждённым силовым модулем не подлежит восстановлению. Совместимость с вашей осью уточняйте по шильдику действующего усилителя.

Производитель Mitsubishi Electric Артикул MR-AL-37K4

Цена по запросу Смотреть в каталоге →

Общая логика поиска причин перегрева усилителей любых производителей изложена в статье «Причины перегрева сервоусилителя».

AL.46: перегрев серводвигателя

Двигатель греется от тока в обмотках, а отвод тепла у него обычно естественный, через корпус и фланец. Поэтому на нагрев влияют и нагрузка, и температура вокруг, и состояние механики станка. Перегрев опасен для изоляции обмоток и смазки подшипников, а у двигателей с тормозом — ещё и для самого тормоза.

Типичные причины

• Слишком высокий средний момент. Режим резания, при котором ось постоянно держит нагрузку, близкую к номинальной, или постоянное удержание вертикальной оси на двигателе без противовеса.
• Механика. Заедание направляющих, износ или недостаточная смазка ШВП, перекос муфты, перетянутые подшипниковые опоры. Подробнее о диагностике винтовой пары — в материале «Люфт ходового винта ШВП».
• Окружающая среда. Для двигателей обычно указывают предельную температуру воздуха порядка 40 °C (уточняйте по паспорту). Двигатель, закрытый кожухом, или установка рядом с горячими узлами уменьшают запас.
• Загрязнение корпуса. Слой масла и стружки на корпусе ухудшает теплоотдачу.
• Неверные параметры усилителя. Заданы слишком высокие ускорения, постоянные времени разгона не соответствуют инерции механики, неправильно выставлен тип двигателя.
• Цепь термодатчика. Обрыв, плохой контакт в разъёме или повреждённый кабель энкодера приводят к ложной аварии AL.46 при холодном двигателе. Причём эта же цепь отвечает за обмен с энкодером, поэтому нередко рядом появляется и AL.16 (ошибки энкодера AL.16 и AL.20).

Как отличить настоящий перегрев от ложного

Если после останова корпус двигателя действительно горячий, значит, дело в нагрузке или условиях. Если двигатель холодный, а авария повторяется сразу после включения, подозревайте цепь термодатчика: кабель, разъём, внутренний терморезистор. В таких случаях полезна проверка мотора по паспорту и методике, описанной в статье «Перегрев серводвигателя: причины».

Сервоприводы · Mitsubishi Electric

MR-AL-45K4

MR-AL-45K4

Ещё один серводрайвер Mitsubishi Electric из каталога. Актуален, если вместе с двигателем заменяется и усилитель и нужно подобрать модель по мощности. Параметры подбора согласуйте со специалистом.

Производитель Mitsubishi Electric Артикул MR-AL-45K4

Цена по запросу Смотреть в каталоге →

Порядок диагностики

Самая частая ошибка — менять усилитель или двигатель «по коду». Код лишь показывает, какая из двух тепловых защит сработала. Ниже последовательность, которая позволяет отделить проблему нагрузки и охлаждения от настоящей неисправности электроники или двигателя.

1. Зафиксируйте код и историю. Выясните, какая авария была первой и при каких условиях: при разгоне, при резании, после долгой работы, сразу после включения.
2. Оцените условия. Температура в цеху и шкафу, чистота фильтров, исправность вентиляторов и теплообменника.
3. Проверьте механику. Отсоедините двигатель от механики (если это возможно по конструкции) и проверьте, свободно ли он вращается, а затем — легко ли вращается ШВП и нет ли заедания.
4. Проверьте нагрузку. Сравните средний момент и загрузку оси по индикации в усилителе (процент загрузки, пиковый ток) с режимом обработки. Снижение подачи или глубины резания — быстрый способ подтвердить версию.
5. Проверьте цепи датчика. Кабель энкодера, разъёмы, экран, отсутствие следов масла и перетёртостей.
6. Только после этого — измерения. Сопротивление обмоток и изоляция проверяются мегомметром при отключенном усилителе, строго по методике производителя. Подробный план приведён в статье «Проверка серводвигателя перед заказом».

Для быстрой привязки симптомов к узлу пользуйтесь таблицей.

Чтобы отличить отказ усилителя от отказа двигателя, удобно поменять местами два однотипных канала или временно подключить усилитель к заведомо исправному двигателю, если это допускает схема станка. Все работы с силовыми цепями ведите при обесточенном приводе и с учётом разряда конденсаторов. Общий порядок диагностики сервосистемы изложен в материале «Диагностика серво­системы ЧПУ».

Когда ремонтировать и менять узлы, профилактика

Если устранены условия работы, а авария остаётся, дальнейшие действия определяет то, какой узел оказался неисправен.

• Усилитель с AL.45 при исправном охлаждении. Вероятен дефект силового модуля, термодатчика или платы управления. Обычно это основание для ремонта или замены. Варианты изложены в статье «Сервоусилители Mitsubishi MR-J: диагностика и замена», а подобрать новый усилитель можно в разделе сервоприводы.
• Двигатель с AL.46 при исправных механике и кабеле. Возможны повреждение обмотки, межвитковое замыкание, дефект термодатчика. Двигатель отправляют на проверку и ремонт либо подбирают замену. Ориентиры по линейке — в обзоре серводвигателей Mitsubishi HG.
• Кабель энкодера. Самый дешёвый из возможных дефектов, поэтому его проверяют раньше дорогих узлов.

Сервоприводы · Mitsubishi Electric

MR-AL-55K4

MR-AL-55K4

Серводрайвер Mitsubishi Electric из каталога для случаев, когда нагрузка оси выросла и усилитель работает на пределе. Подбор мощности лучше согласовать по данным двигателя и режиму станка.

Производитель Mitsubishi Electric Артикул MR-AL-55K4

Цена по запросу Смотреть в каталоге →

Профилактика

• Раз в квартал (чаще при масляном тумане и стружке) чистите радиаторы, фильтры и вентиляторы шкафа.
• Контролируйте температуру внутри шкафа и при необходимости ставьте кондиционер или теплообменник.
• Следите за смазкой направляющих и ШВП — рост трения напрямую повышает нагрев двигателя.
• Периодически подтягивайте силовые клеммы и осматривайте кабели на предмет перетирания.
• Не оставляйте вертикальные оси на удержании двигателем без необходимости, если конструкция допускает тормоз или противовес.
• Фиксируйте в журнале все аварии по перегреву: рост их частоты — признак надвигающейся неисправности.

FAQ: частые вопросы

Можно ли сбросить AL.45 или AL.46 и продолжить работу?

Сбросить аварию можно после остывания узла, но продолжать работу без выяснения причины не стоит: перегрев сокращает срок службы силового модуля и изоляции обмоток. Сначала проверьте охлаждение, нагрузку и кабель энкодера.

Чем AL.45 отличается от AL.46?

AL.45 сообщает о перегреве устройств главной цепи самого усилителя, AL.46 — о перегреве серводвигателя по сигналу его термодатчика. Первый код ведёт к проверке шкафа и охлаждения усилителя, второй — к нагрузке, механике и цепи датчика двигателя.

Почему AL.46 появляется при холодном двигателе?

Чаще всего причина в обрыве или плохом контакте цепи термодатчика: кабеле энкодера, разъёме или самом датчике внутри двигателя. Проверьте кабель и разъёмы, затем сам двигатель.

Какая температура в шкафу допустима для усилителей MR-J?

Обычно для усилителей указывают диапазон окружающей температуры примерно 0–55 °C, но точное значение зависит от серии и модели. Уточняйте его в руководстве к вашему усилителю.

Нужно ли менять усилитель при AL.45?

Не всегда. Если радиатор грязный, вентилятор остановился или шкаф перегревается, достаточно устранить эти причины. Замена или ремонт нужны, когда авария остаётся при исправном охлаждении и нормальной нагрузке.

Заключение

AL.45 говорит о перегреве силовой части усилителя, AL.46 — о перегреве двигателя или об обрыве цепи его термодатчика. В большинстве случаев за кодом стоят охлаждение, нагрузка, механика или кабель, а не сам усилитель, поэтому начинать стоит с условий работы и простых проверок, а замену дорогих узлов оставлять на конец. Точный смысл кода и допустимые температуры зависят от серии привода, поэтому всегда сверяйтесь с руководством по обслуживанию вашей модели.

Если причину перегрева не удаётся найти самостоятельно или требуется проверить усилитель, двигатель либо подобрать замену, обратитесь к специалистам ООО «Эффективное производство»: мы поможем с диагностикой, ремонтом и подбором ремонтом промышленного оборудования и комплектующих по артикулу и параметрам вашей оси.
