Шарико-винтовые передачи (ШВП) станков ЧПУ: износ, дефектовка, замена
Шарико-винтовая передача (ШВП) — один из немногих узлов станка с ЧПУ, отказ которого напрямую превращается в брак: люфт по оси, потеря позиционирования, увод размера на партии деталей. При этом внешние признаки износа ШВП часто маскируются под ошибки привода или энкодера, и станок начинают «лечить» не с того узла. В этой статье разберём принцип работы передачи, её разновидности, порядок дефектовки и критерии выбора при замене — чтобы диагностика занимала часы, а не недели простоя.
- Принцип работы и назначение ШВП
- Виды ШВП и их конструктивные отличия
- Признаки износа: как понять, что винт «выработался»
- Дефектовка: методика измерения износа и люфта
- Как выбрать ШВП на замену
- Порядок замены и типичные ошибки монтажа
- Эксплуатация и профилактика
Принцип работы и назначение ШВП
Шарико-винтовая передача преобразует вращательное движение сервомотора в линейное перемещение узла станка — стола, суппорта, шпиндельной бабки. Конструктивно узел состоит из винта с винтовой канавкой на поверхности, гайки с ответной канавкой и телом качения — стальными шариками, которые циркулируют между винтом и гайкой по замкнутому каналу возврата.
Ключевое отличие от обычной винтовой пары скольжения — трение качения вместо трения скольжения. Это даёт три практических следствия: высокий КПД (обычно 90 % и выше против 30–50 % у пары «винт-гайка» скольжения), минимальный износ при правильной смазке и возможность реализовать высокую точность позиционирования — доли микрона на шаг, если речь о прецизионных передачах.
Вращение на винт передаётся от сервомотора напрямую через муфту или через ремень/редуктор. Момент и обратная связь по положению контролируются сервоприводом, а фактическое перемещение стола может дополнительно проверяться линейным датчиком — тогда система работает по замкнутому контуру и компенсирует часть люфта и упругой деформации винта программно. Подробнее о базовых принципах устройства узла можно почитать в статье «Что такое ШВП».
Виды ШВП и их конструктивные отличия
Передачи различаются способом изготовления винта, профилем канавки и назначением. От выбора типа зависят точность, допустимая нагрузка и стоимость узла.
- Катаные ШВП — винт формируется методом холодной прокатки. Дешевле в производстве, точность класса ниже прецизионных, но достаточна для большинства универсальных станков и осей подачи без высоких требований к точности.
- Шлифованные (высокоточные) ШВП — канавка нарезается шлифованием после термообработки. Обеспечивают классы точности вплоть до C3–C5 по ISO, применяются на координатно-измерительных машинах, шлифовальных и высокоточных обрабатывающих центрах.
- Высоконагруженные передачи — увеличенный диаметр шариков, двух- или четырёхрядная схема циркуляции, усиленные опоры. Ставятся на тяжёлые станки, где ось подачи несёт значительную осевую нагрузку — крупные фрезерные центры, порталы.
- Беспрофильные ШВП — конструкция без выступающей резьбовой канавки классического профиля, применяется там, где важна компактность или нестандартная геометрия узла.
- Телескопические ШВП — составная конструкция с раздвижным ходом, используется в осях с большим диапазоном перемещения при ограниченном установочном пространстве.
| Тип ШВП | Точность | Типовое применение |
|---|---|---|
| Катаная | Средняя | Универсальные станки, оси без жёстких требований |
| Шлифованная (высокоточная) | Высокая, класс C3–C5 | Прецизионные ОЦ, шлифовальные станки, КИМ |
| Высоконагруженная | Средняя-высокая | Тяжёлые фрезерные и портальные станки |
| Беспрофильная | Зависит от исполнения | Компактные узлы, нестандартная геометрия |
| Телескопическая | Зависит от исполнения | Оси с большим ходом при ограниченной длине |
Шлифованные передачи для узлов, где требуется стабильная точность позиционирования на протяжении длительного срока эксплуатации.
Признаки износа: как понять, что винт «выработался»
Износ ШВП развивается постепенно и редко проявляется одним симптомом. Стоит обращать внимание на комбинацию признаков:
- Люфт при реверсе оси — ощутимый зазор перед началом движения в обратную сторону, заметный на индикаторе или по звуку «стука» в момент смены направления.
- Нестабильное позиционирование — одна и та же программа даёт разброс размера от детали к детали при неизменной коррекции.
- Повышенный шум и вибрация при работе оси, особенно на высоких скоростях подачи.
- Локальный перегрев гайки или опорных подшипников винта — следствие сухого трения из-за деградации смазки или выработки дорожки качения.
- Увеличение усилия привода на холостом ходу — сервоусилитель фиксирует рост тока при том же профиле перемещения.
- Металлическая пыль или стружка смазки в зоне гайки при визуальном осмотре — признак выкрашивания дорожки качения.
Полный перечень типичных проявлений и порядок их проверки разобран в статье «Признаки износа ШВП: когда менять». Отдельно стоит отличать люфт самого ходового винта от люфта, вносимого муфтой соединения с валом двигателя — иногда «увод» по оси даёт именно соединительный элемент, а не сам винт.
Дефектовка: методика измерения износа и люфт
Перед принятием решения о замене узла необходима дефектовка — измерение фактического люфта и осевого зазора с сопоставлением с допуском по паспорту станка.
- Зафиксировать индикатор часового типа на неподвижной части станины, упор — на подвижный узел (стол, каретку).
- Приложить осевую нагрузку в одну сторону, обнулить индикатор.
- Приложить нагрузку в обратную сторону, зафиксировать показание — это осевой люфт передачи.
- Повторить измерение в нескольких точках хода винта: люфт может быть неравномерным по длине, что указывает на локальный износ дорожки, а не общую выработку зазора в паре шарик-канавка.
- Сравнить полученное значение с допуском, указанным в руководстве станка (типовой допустимый люфт для большинства промышленных станков — не более нескольких микрон-десятков микрон, точное значение уточняйте по документации конкретной модели).
- При наличии линейного датчика на оси — сравнить показания энкодера двигателя и линейной шкалы: разница нарастающая с ходом винта указывает на его выработку, а не на ошибку привода.
Отдельно проверяют упорные подшипники опоры винта — люфт в опоре часто путают с износом самой передачи. Методика диагностики люфта хода винта и способы его программной компенсации подробно описаны в статье «Люфт ходового винта ШВП: диагностика и компенсация». Если по результатам дефектовки выявлено смещение нулевой точки оси или станок не может найти референтную позицию, это дополнительный аргумент проверить механическую часть — см. материал про ошибку референции.
Как выбрать ШВП на замену
Замена «на глаз» без учёта конструктивных параметров исходного узла почти всегда приводит к повторному ремонту. При подборе ориентируются на следующие параметры:
- Диаметр и шаг винта — определяют скорость перемещения и осевую жёсткость, должны совпадать с оригиналом или быть пересчитаны под требуемое передаточное отношение.
- Класс точности — для прецизионных осей допустима только шлифованная передача соответствующего класса, установка катаной приведёт к потере точности позиционирования.
- Длина винта и тип опор — геометрия крепления должна соответствовать посадочным местам станины и корпуса гайки.
- Допустимая осевая нагрузка — для тяжёлых осей рассматриваются высоконагруженные исполнения с усиленной схемой циркуляции шариков.
- Тип соединения с приводом — муфта, редуктор или прямой привод; при повреждении самого соединительного элемента его тоже стоит проверить и, при необходимости, заменить отдельно от винта.

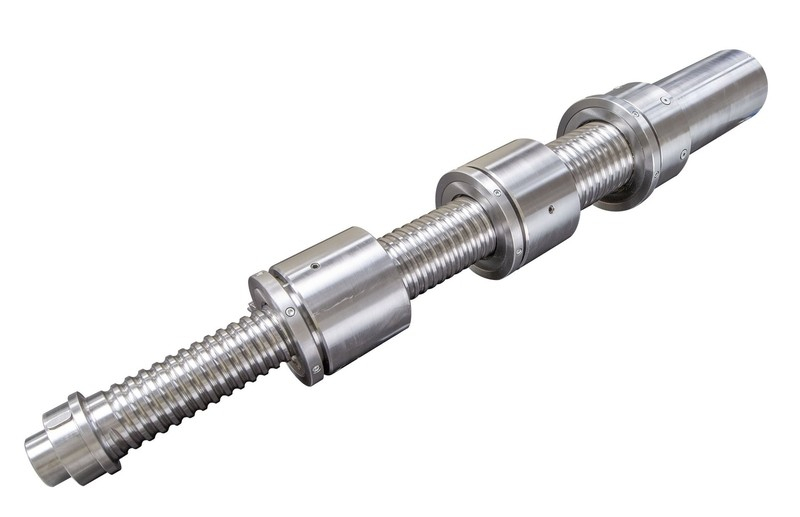

Составная конструкция с увеличенным диапазоном перемещения для осей с ограниченной установочной длиной.

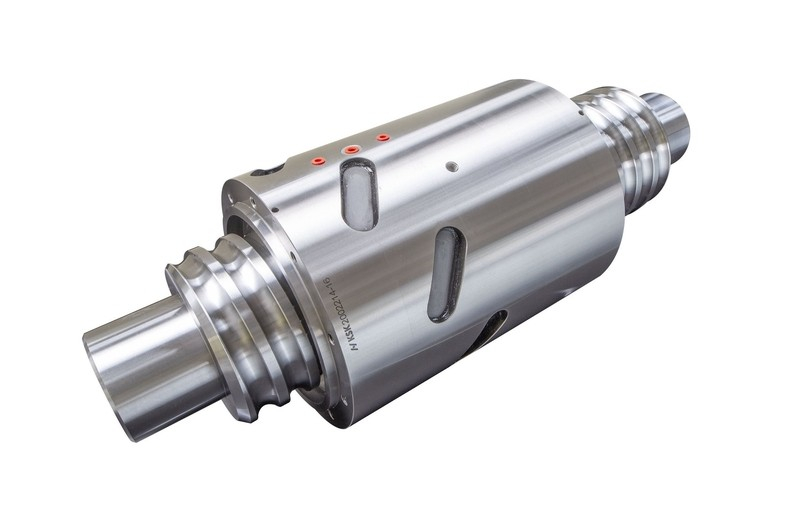

Усиленная схема циркуляции шариков для осей крупных фрезерных и портальных станков с высокой осевой нагрузкой.
Порядок замены и типичные ошибки монтажа
Замена ШВП — механическая операция с высокими требованиями к соосности и чистоте, ошибки на этом этапе обесценивают даже точный подбор узла.
- Отключить станок, снять защитные кожухи и элементы, ограничивающие доступ к оси.
- Демонтировать соединительную муфту между валом сервомотора и винтом, зафиксировав исходное положение для последующей центровки.
- Снять опоры винта, извлечь передачу без перекоса — перекос при демонтаже может повредить исправную гайку соседней оси или направляющие.
- Проверить посадочные места станины на предмет забоин и коррозии перед установкой нового узла.
- Установить новую передачу, соблюдая момент затяжки крепёжных элементов по руководству станка.
- Собрать соединение с приводом, проконтролировать соосность вала мотора и винта — увеличенное биение здесь быстро выведет из строя новую передачу.
- Провести пробные перемещения на малой скорости, замерить люфт и повторяемость позиционирования после сборки.
Типичные ошибки: установка передачи без замены изношенной муфты (которая продолжает вносить люфт даже после замены винта), несоблюдение момента затяжки опор, попадание загрязнений в канал циркуляции шариков при монтаже без защиты, а также перепутанная полярность энкодера привода после переборки оси — эту тему разбирает статья про типы энкодеров. Отдельно стоит проверить состояние соединительной муфты — если она разбита или имеет выработку по посадочному месту, её меняют одновременно с винтом.
Элемент передачи момента от вала сервомотора к валу ШВП; износ или люфт в муфте часто маскируется под выработку самой передачи.
Эксплуатация и профилактика
Срок службы ШВП определяется не только качеством самого узла, но и условиями эксплуатации. Основные пункты профилактики:
- Регулярная смазка гайки и опор согласно регламенту станка — сухое трение шариков в дорожке качения — основная причина ускоренной выработки.
- Контроль состояния защитных гофр (телескопических кожухов) — попадание стружки и СОЖ на винт резко ускоряет износ и коррозию.
- Периодическая проверка люфта в рамках планового ТО, а не только по факту появления брака.
- Контроль температуры узла при длительной работе на высоких скоростях подачи — перегрев меняет геометрию винта и снижает точность.
- Проверка соосности и состояния соединительной муфты при плановых остановках — трещины и выработка посадочного места проявляются раньше, чем визуально заметный люфт по оси.
Если станок эксплуатируется в тяжёлых условиях (литейные, шлифовальные участки с обильным охлаждением), интервалы контроля стоит сокращать вдвое от рекомендованных производителем — точную периодичность уточняйте по руководству конкретной модели.
FAQ: частые вопросы
Как отличить износ ШВП от люфта в соединительной муфте?
Измерьте люфт индикатором отдельно на валу мотора и на самом винте: если зазор возникает уже за муфтой, а на винте его нет, проблема в муфте, а не в передаче.
Можно ли восстановить изношенную ШВП, а не менять целиком?
В большинстве случаев ремонт нерентабелен — восстановление шлифованной дорожки качения требует заводского оборудования, дешевле и надёжнее установить новый узел.
Какой люфт ШВП считается критическим?
Единого числа нет: допустимое значение указано в руководстве конкретного станка и зависит от класса точности оси, поэтому ориентируйтесь на паспортные данные, а не на общие цифры.
Обязательно ли менять муфту при замене винта?
Не обязательно, но её стоит проверить на люфт и трещины в посадочных местах — изношенная муфта быстро выработает люфт снова даже с новой передачей.
Как часто нужно проверять ШВП на станке в цехе с высокой нагрузкой?
Чаще, чем рекомендует общий регламент производителя, — при интенсивной эксплуатации и обильном охлаждении интервалы контроля обычно сокращают вдвое, точную периодичность уточняйте по руководству станка.
Заключение
Своевременная дефектовка ШВП позволяет заменить узел на плановом ТО, а не в аварийном порядке посреди производственной смены. Ключевое правило — измерять люфт в нескольких точках хода и не путать выработку самой передачи с износом опор или соединительной муфты.
Если нужна помощь в подборе ШВП под конкретную модель станка, дефектовке узла или проведении замены с восстановлением точности оси — обратитесь к специалистам ООО «Эффективное производство»: подберём передачу по геометрии и классу точности, а также проведём диагностику и монтаж.
