Признаки износа ШВП: когда требуется замена передачи на ЧПУ
Шарико-винтовая передача (ШВП) отвечает за перевод вращения приводного двигателя в линейное перемещение стола, суппорта или шпиндельной бабки. От её состояния напрямую зависит точность позиционирования и повторяемость обработки. Проблема в том, что износ ШВП редко проявляется резко — чаще станок постепенно «плывёт» по точности, и оператор списывает это на инструмент, программу или температуру цеха. В результате передачу продолжают эксплуатировать до заклинивания или полного выхода из строя, хотя признаки деградации были заметны задолго до аварии. В этой статье — конкретные симптомы износа, методы диагностики и критерии, по которым принимается решение о замене узла.
- Устройство ШВП и механизм износа
- Основные признаки износа ШВП
- Как подтвердить износ инструментально
- Катаные и шлифованные ШВП: разница в ресурсе
- Ремонт, регулировка или полная замена
- Ошибки эксплуатации, ускоряющие износ
- Заключение
Устройство ШВП и механизм износа
ШВП состоит из винта с точной винтовой канавкой, гайки с циркулирующими внутри шариками и системы возврата шариков (желоб или трубка). Шарики катятся по канавкам винта и гайки, за счёт чего трение качения многократно ниже трения скольжения обычного винта. Это даёт высокую точность и малые потери на трение, но именно контактные поверхности — винт, шарики и дорожки гайки — являются зоной износа.
Износ развивается по нескольким механизмам одновременно:
- усталостное выкрашивание поверхности канавок от циклических контактных нагрузок;
- абразивный износ от попадания стружки, пыли и загрязнённой смазки в зону контакта;
- коррозия при недостатке смазки или попадании СОЖ (смазочно-охлаждающая жидкость);
- деформация винта от ударных нагрузок, столкновений или перегрузки оси.
Результат износа — увеличение зазора между шариками и дорожками, то есть люфт ходового винта, потеря преднатяга (предварительного натяжения гайки, которое устраняет зазор в новой передаче) и рост момента сопротивления вращению.
Основные признаки износа ШВП
Симптомы износа ШВП обычно проявляются в комплексе, а не по одному. Ниже перечислены наиболее показательные признаки в порядке от лёгких к критическим.
- Люфт при реверсе оси. При смене направления движения ощущается или измеряется задержка — ось «доезжает» с запаздыванием. На готовой детали это проявляется как ступенька или скачок размера на границе реверса.
- Ухудшение повторяемости позиционирования. Станок приходит в одну и ту же координату с разным фактическим положением от прохода к проходу, хотя программа не менялась.
- Посторонний шум и вибрация оси. Хруст, скрежет или неравномерный шум при движении говорят о выкрашивании дорожек или недостатке смазки. Подробнее о диагностике шума описано в статье о шуме при работе осей ЧПУ.
- Неравномерное усилие вращения винта. На отдельных участках хода ось идёт легче, на других — с заметным сопротивлением: локальный износ или загрязнение канавки.
- Рост нагрузки на серводвигатель. Возрастающий ток привода на холостом ходу без увеличения технологической нагрузки — косвенный признак повышенного трения в передаче.
- Осевой люфт гайки на винте. Ощутимое покачивание стола вручную (при отключённом приводе) при осевой нагрузке — явный признак выработки преднатяга.
- Брак по размеру на однотипных деталях. Если станок раньше выдавал стабильный результат, а сейчас размер «гуляет» в пределах десятых или сотых миллиметра без изменения программы и инструмента — см. также материал об ошибках позиционирования ЧПУ.
Отдельно стоит отметить ситуацию, когда станок теряет референцную точку (ноль оси) или не может найти её при включении — это может быть связано не только с энкодером, но и с механическим повреждением винта в зоне датчика референции.
Как подтвердить износ инструментально
Визуальные и слуховые признаки дают повод для проверки, но решение о замене принимается по результатам измерений. Стандартная последовательность диагностики:
- Измерение осевого люфта индикатором часового типа: стол смещают в одну сторону, прижимая к упору, фиксируют индикатор, затем прикладывают усилие в обратном направлении и считывают величину перемещения без движения винта.
- Проверка повторяемости позиционирования по программе с возвратом в одну точку с разных направлений подхода — разброс сравнивают с паспортными допусками станка (уточняйте по руководству станка).
- Контроль тока и момента серводвигателя в разных зонах хода оси через диагностические экраны ЧПУ — резкие скачки указывают на локальный дефект винта.
- Проверка сигнала обратной связи по перемещению с помощью линейного или роторного датчика, если такой установлен независимо от энкодера двигателя — это позволяет отделить ошибку самой передачи от ошибки привода.
- При наличии лазерного интерферометра — построение графика позиционной ошибки по всей длине хода, что даёт точную картину неравномерности износа.
Для повышения достоверности измерений на осях, где критична точность, целесообразно использовать отдельные измерительные системы. В частности, линейные энкодеры ЛИР монтируются непосредственно на направляющую и измеряют реальное перемещение стола, а не расчётное по повороту винта — это исключает влияние люфта ШВП на показания системы ЧПУ и позволяет чётко отделить ошибку передачи от ошибки датчика.
Независимая обратная связь по перемещению стола позволяет выявить и скомпенсировать реальный люфт ШВП, не привязываясь к показаниям энкодера на валу двигателя.
Катаные и шлифованные ШВП: разница в ресурсе
Способ изготовления винта существенно влияет на срок службы передачи и на то, как быстро проявятся признаки износа. Катаные (накатанные) ШВП формируются методом холодной прокатки профиля, шлифованные (высокоточные) — шлифовкой канавки после термообработки. Оба типа применяются на станках с ЧПУ, но с разной областью применения.
| Параметр | Катаная ШВП | Высокоточная (шлифованная) ШВП |
|---|---|---|
| Точность профиля канавки | Ниже, класс точности грубее | Высокая, соответствует классам точности C3–C5 и выше |
| Стоимость | Ниже | Выше |
| Типичное применение | Общепромышленные и менее требовательные к точности станки | Обрабатывающие центры, шлифовальные и координатно-измерительные станки |
| Скорость появления люфта | Быстрее при интенсивной эксплуатации | Медленнее при том же режиме нагрузки |
| Ресурс до замены | Ниже (уточняйте по паспорту конкретной передачи) | Выше, но требует более аккуратной эксплуатации и качественной смазки |
При выборе замены важно учитывать не только паспортную точность станка, но и то, для каких операций он используется. Если требуется восстановить исходную точность обрабатывающего центра, разумно ориентироваться на высокоточные передачи, а не экономить на классе точности винта.

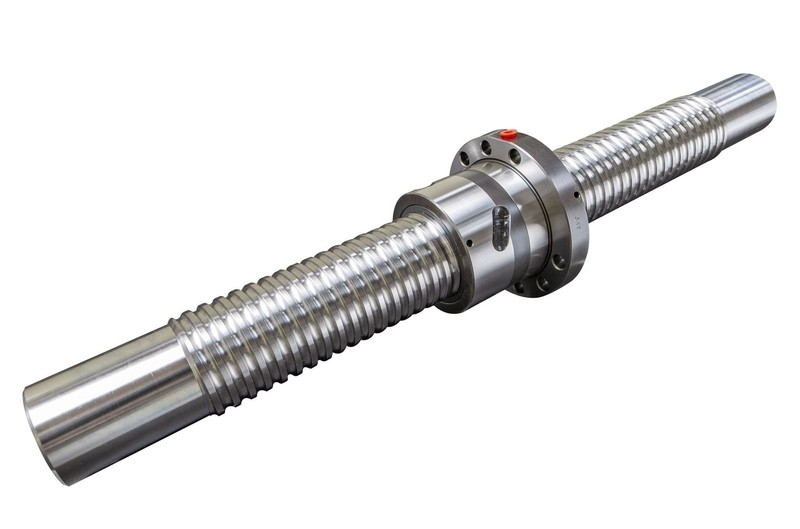

Шлифованный профиль канавки обеспечивает минимальный люфт и стабильную повторяемость позиционирования — подходят для замены на обрабатывающих центрах, где точность критична.

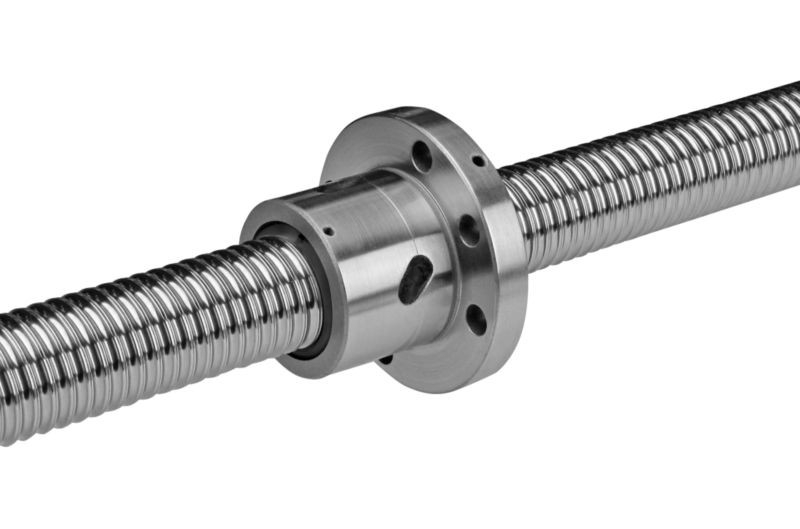

Экономичное решение для осей, где не требуется предельная точность позиционирования — например, для подачи заготовки или вспомогательных перемещений.
Ремонт, регулировка или полная замена
Не всякий люфт требует замены винта целиком. Решение зависит от того, где именно локализована проблема:
- Регулировка преднатяга возможна, если гайка регулируемого типа и износ ещё не критичен — такая операция временно снижает люфт, но не восстанавливает исходную геометрию канавки.
- Замена шариков и переборка гайки целесообразна, если выработка сосредоточена в самой гайке, а поверхность винта в рабочей зоне сохранила приемлемое состояние.
- Полная замена ШВП необходима при выявленном выкрашивании дорожек винта, деформации после столкновения, коррозии рабочей поверхности или когда люфт превышает величину, которую способна скомпенсировать электронная компенсация люфта в параметрах ЧПУ.
Важно понимать границу применимости программной компенсации: параметры ЧПУ позволяют скорректировать постоянную составляющую люфта в контрольных точках, но не устраняют неравномерный износ по длине хода и не останавливают дальнейшую деградацию винта. Использование компенсации как постоянной меры вместо замены изношенного узла увеличивает риск внезапного отказа оси и повышенного брака на переходных участках траектории.
Также при замене ШВП имеет смысл одновременно проверить сопрягаемые узлы: соединительные муфты между валом двигателя и винтом, состояние направляющих и датчиков положения — часто симптомы, похожие на износ передачи, на деле связаны с разбитой муфтой или загрязнённым энкодером.
Ошибки эксплуатации, ускоряющие износ
Большинство преждевременных отказов ШВП связано не с качеством самой передачи, а с условиями эксплуатации:
- несвоевременная смазка или использование смазки, не соответствующей рекомендациям производителя станка;
- попадание стружки и абразивной пыли в зону винта из-за повреждённых защитных гофр или сильфонов;
- работа станка с перегрузкой оси, превышающей паспортную нагрузку на передачу;
- удары и столкновения оси с препятствием на высокой скорости, приводящие к локальной деформации винта;
- попадание СОЖ на непроектные зоны винта при негерметичных уплотнениях.
Профилактика в большинстве случаев дешевле замены: регулярная смазка по регламенту, контроль состояния защитных элементов и своевременная диагностика при первых признаках люфта позволяют отложить капитальный ремонт передачи на длительный срок.
FAQ: частые вопросы
Можно ли устранить люфт ШВП только настройками ЧПУ, без замены?
Программная компенсация люфта корректирует постоянную составляющую ошибки в контрольных точках, но не устраняет неравномерный износ по длине хода и не останавливает деградацию винта. Это временная мера, а не альтернатива ремонту или замене.
Как часто нужно проверять ШВП на признаки износа?
Плановую проверку люфта и повторяемости позиционирования целесообразно включать в регламент ТО с периодичностью, указанной в руководстве станка, а также после любых столкновений оси или аварийных остановов.
Чем катаная ШВП отличается от высокоточной по сроку службы?
У высокоточной шлифованной передачи профиль канавки точнее, поэтому люфт нарастает медленнее при сопоставимой нагрузке. Катаная ШВП дешевле, но обычно уступает по ресурсу и стабильности точности.
Обязательно ли менять всю ШВП при появлении люфта?
Нет. Если выработка сосредоточена в гайке и винт в рабочей зоне не повреждён, возможна переборка гайки или регулировка преднатяга. Полная замена нужна при выкрашивании дорожек винта или деформации после удара.
Может ли шум при движении оси быть не связан с ШВП?
Да, похожие симптомы дают изношенные направляющие, разбитая соединительная муфта между двигателем и винтом или проблемы с энкодером. Перед заказом передачи стоит провести полную диагностику узла.
Заключение
Износ ШВП редко становится неожиданностью — станок обычно заранее «сигналит» люфтом при реверсе, шумом, нестабильной повторяемостью и ростом нагрузки на привод. Ключевая задача обслуживающего персонала — не игнорировать эти сигналы и вовремя перейти от наблюдения к измерениям: индикатор часового типа, диагностика тока привода и, при возможности, независимая линейная измерительная система дают объективную картину состояния передачи.
Если по результатам диагностики люфт превышает допустимые значения или на винте выявлены механические дефекты, специалисты ООО «Эффективное производство» помогут подобрать подходящую по классу точности ШВП, проведут диагностику сопутствующих узлов и выполнят монтаж с восстановлением точности станка.
