Обслуживание револьверных головок Baruffaldi: регламент и ремонт
Револьверная головка — один из самых нагруженных узлов токарного станка с ЧПУ: она держит инструмент, принимает удар при врезании и отрабатывает сотни циклов поворота за смену. Если обслуживание головки Baruffaldi откладывается «до случая», отказ обычно приходит не постепенно, а сразу — станок теряет позицию инструмента посреди партии деталей. В этой статье разбираем, как устроена головка, какой регламент обслуживания разумен на практике, какие неисправности встречаются чаще всего и что делать, когда блок управления или механика уже вышли из строя.
- Назначение и устройство револьверной головки
- Виды головок и блоков управления Baruffaldi
- Принцип индексации и роль блока управления
- Регламент технического обслуживания
- Типичные неисправности и диагностика
- Ремонт и замена узлов
- Как выбрать запчасти при заказе
Назначение и устройство револьверной головки
Револьверная головка — узел токарного станка с ЧПУ, который несёт несколько позиций инструмента и по команде системы ЧПУ поворачивает нужную позицию к оси шпинделя. Конструктивно это блок из корпуса, поворотного диска (барабана) с гнёздами под державки инструмента, механизма фиксации позиции, привода поворота и датчиков положения. У Baruffaldi большинство головок выполнено по стандарту VDI — унифицированному креплению инструментальных блоков, что упрощает совместимость с оснасткой сторонних производителей.
Ключевая особенность головки — цикл «расфиксация — поворот — фиксация». На расфиксацию и обратную фиксацию уходят доли секунды, но именно на этих операциях сосредоточена основная механическая и электрическая нагрузка: гидравлический или электромеханический привод расфиксации, зубчатое зацепление или кулачковый механизм точной остановки, датчики контроля позиции. Ошибка в любом из звеньев приводит либо к смещению инструмента, либо к аварийной остановке цикла.
Сопутствующая зажимная оснастка — патроны для станков с ЧПУ — работает в связке с револьверной головкой в рамках одного технологического цикла, поэтому износ и люфты в обоих узлах часто маскируют друг друга при диагностике брака по размеру.
Виды головок и блоков управления Baruffaldi
Ассортимент Baruffaldi делится на несколько классов по функции и типу привода:
- Неприводные (статические) головки — несут только режущий инструмент, поворот осуществляет собственный привод головки, вращения инструмента не требуется.
- Приводные головки — оснащены собственным двигателем для вращения инструмента в позиции (свёрла, метчики, фрезы), что позволяет выполнять сверлильно-фрезерные операции без переустановки детали.
- Головки с гидравлической и электромеханической расфиксацией — отличаются приводом узла блокировки позиции; выбор зависит от давления в гидросистеме станка и требуемого времени цикла.
За логику индексации и обмен данными со стойкой ЧПУ отвечает отдельный блок управления. У Baruffaldi это специализированные контроллеры серии DB и DMS, которые принимают команду смены позиции, управляют приводом расфиксации/фиксации и подтверждают выполненный поворот обратным сигналом в систему ЧПУ.

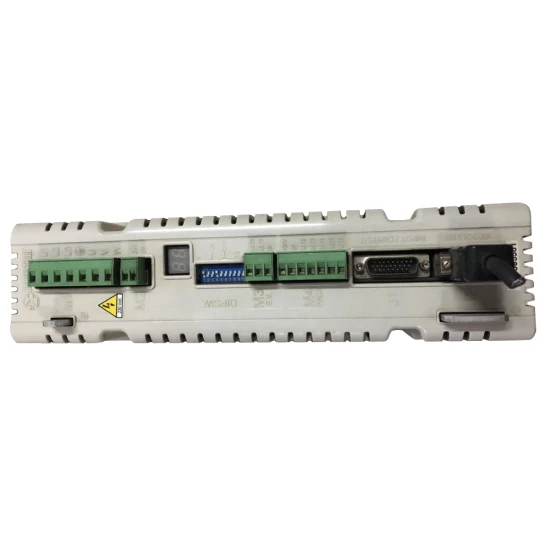

Контроллер индексации для головок Baruffaldi с восьмипозиционным диском — управляет циклом расфиксации, поворота и фиксации, подтверждает позицию в стойку ЧПУ.
Принцип индексации и роль блока управления
Индексация — процесс точного позиционирования поворотного диска головки в заданной позиции инструмента. Последовательность типовая для большинства револьверных головок:
- Стойка ЧПУ передаёт команду смены позиции (например, T0303 в программе обработки).
- Блок управления инициирует расфиксацию — снимает механическую блокировку диска.
- Привод поворачивает диск на нужное число позиций в кратчайшую сторону.
- Датчик подтверждает достижение позиции — обычно это индуктивный или оптический бесконтактный датчик, реже энкодер на валу привода.
- Механизм фиксации жёстко блокирует диск, блок управления отправляет подтверждающий сигнал в ЧПУ, цикл обработки продолжается.
Если контроль позиции реализован через энкодер, а не дискретные датчики контроля, то к узлу применимы те же принципы диагностики, что и для любого другого датчика обратной связи в приводе станка: проверка целостности кабеля, чистоты считывающей поверхности и правильности установки нулевой точки после ремонта.
Регламент технического обслуживания
Единого регламента для всех моделей Baruffaldi нет — конкретные интервалы и типы смазочных материалов уточняйте по руководству на вашу модель головки. Ниже — общеинженерная схема, применимая как база для составления собственного графика ТО.
| Периодичность | Операция | На что смотреть |
|---|---|---|
| Ежедневно | Визуальный осмотр, продувка | Стружка и СОЖ в зоне фиксатора и на разъёмах датчиков |
| Еженедельно | Контроль времени цикла индексации | Замедление поворота, посторонний шум привода |
| Ежемесячно | Смазка направляющих и зубчатого зацепления | Тип смазки — по паспорту головки, без замен на аналоги без согласования |
| Каждые 3–6 месяцев | Проверка давления гидравлики расфиксации | Падение давления ниже нормы — сигнал к ревизии уплотнений |
| Ежегодно | Проверка точности позиционирования диска | Отклонение от паспортного значения повторяемости позиции |
Отдельно стоит контролировать усилие зажима инструментальных блоков VDI и состояние крепёжной резьбы — ослабление затяжки создаёт биение инструмента, которое легко спутать с износом самого диска. Регламент удобно вести в связке с общим планом обслуживания станка, включая проверку точности по осям — этим занимается услуга проверки и повышения точности станков.
Типичные неисправности и диагностика
Большинство отказов головок Baruffaldi укладывается в несколько повторяющихся сценариев:
- Головка не выходит на позицию, аварийная остановка цикла. Чаще всего — загрязнение или выход из строя датчика подтверждения позиции, реже — механический износ зубчатого зацепления привода поворота.
- Увеличенное время индексации. Признак падения давления в гидроприводе расфиксации либо износа подшипников поворотного вала.
- Смещение позиции инструмента при повторных проверках. Указывает на люфт в механизме фиксации или разбитое посадочное гнездо VDI-блока.
- Головка «не отвечает» на команду смены позиции. В первую очередь проверяют блок управления — отсутствие питания, обрыв в жгуте между блоком и станком, отказ силового элемента внутри контроллера.
- Скачки давления или посторонний шум в момент фиксации. Симптом износа уплотнений гидроцилиндра фиксатора.
Порядок диагностики стандартный для узлов позиционирования на станках с ЧПУ: сначала исключают электрику и связь с блоком управления, затем механику. Общая логика поиска неисправностей близка к диагностике других узлов позиционирования, например, при люфте ходового винта ШВП — там же по деформации отклика можно отличить электрическую от механической причины.
Ремонт и замена узлов
Ремонтопригодность головки Baruffaldi определяется тем, что большинство узлов заменяемы отдельно: блок управления, датчики положения, уплотнительные комплекты гидроцилиндра, подшипники поворотного вала. Восстанавливать всю головку целиком целесообразно только при серьёзной деформации корпуса от удара инструментом.
Если диагностика показала отказ контроллера индексации, замена целиком проще и надёжнее локального ремонта платы — контроллер несёт логику синхронизации с ЧПУ станка, и восстановленная плата с сомнительной пайкой добавляет риск повторной аварийной остановки в самый неподходящий момент.
Контроллер серии DB для замены при отказе логики индексации головки — устанавливается взамен вышедшего из строя блока без переработки жгутов станка.
После замены блока управления или датчика позиции обязательна процедура привязки нулевой позиции диска — без неё головка может физически поворачиваться, но выдавать неверный номер позиции инструмента в ЧПУ. Работу разумно доверять специалистам, знакомым с конкретной моделью головки и протоколом обмена с вашей стойкой ЧПУ; ремонт узлов такого класса выполняет, в частности, услуга ремонта промышленного оборудования.
Как выбрать запчасти при заказе
Перед заказом блока управления, датчика или ремкомплекта уплотнений для головки Baruffaldi нужно зафиксировать несколько параметров:
- Точное обозначение модели головки — не только серия, но и модификация с количеством позиций диска.
- Артикул текущего блока управления — на большинстве моделей он указан на шильдике корпуса контроллера.
- Тип привода расфиксации — гидравлический или электромеханический, так как ремкомплекты не унифицированы между типами.
- Протокол связи со стойкой ЧПУ — дискретные сигналы или шинный интерфейс, это критично при замене контроллера на аналог.
При подборе зажимной оснастки для той же станочной группы стоит учитывать совместимость по стандарту VDI и посадочным размерам — сравнение видов оснастки и логика выбора разобраны в статье про разновидности и особенности станочной оснастки.
Зажимная оснастка, которая работает в паре с револьверной головкой в одном технологическом цикле — при диагностике брака по размеру проверяется вместе с точностью индексации головки.
FAQ: частые вопросы
Как часто нужно обслуживать револьверную головку Baruffaldi?
Единого интервала для всех моделей нет, конкретные сроки указаны в руководстве на головку. В общем случае визуальный контроль — ежедневно, смазка — ежемесячно, проверка точности позиционирования — не реже раза в год.
Можно ли заменить блок управления головки на аналог другого производителя?
Технически возможно, но только при полном совпадении протокола связи со стойкой ЧПУ и электрических сигналов. Проще и надёжнее ставить оригинальный блок управления Baruffaldi той же серии.
Почему головка теряет позицию инструмента после ремонта?
Обычно причина в том, что после замены блока управления или датчика не выполнена привязка нулевой позиции диска. Без этой процедуры головка физически поворачивается верно, но сообщает в ЧПУ неверный номер позиции.
Что делать, если время индексации заметно увеличилось?
Первым делом проверить давление в гидроприводе расфиксации — падение давления замедляет цикл. Если давление в норме, проверяют состояние подшипников поворотного вала.
Обязательно ли использовать смазку, указанную производителем?
Да, замена на аналог без согласования с руководством может изменить характеристики зубчатого зацепления и уплотнений, что приводит к ускоренному износу механизма фиксации.
Заключение
Револьверная головка Baruffaldi — механизм с чётко разделяемыми узлами отказа: электрика блока управления, датчики позиции, гидравлика фиксации и механика поворотного диска. Плановый регламент — продувка, смазка, контроль давления и времени цикла — снимает большую часть отказов задолго до аварийной остановки на партии деталей.
Если головка уже даёт сбои позиционирования или контроллер индексации перестал отвечать на команды ЧПУ, специалисты ООО «Эффективное производство» помогут точно определить неисправный узел, подобрать оригинальный блок управления или комплектующие и восстановить работу без замены головки целиком.
