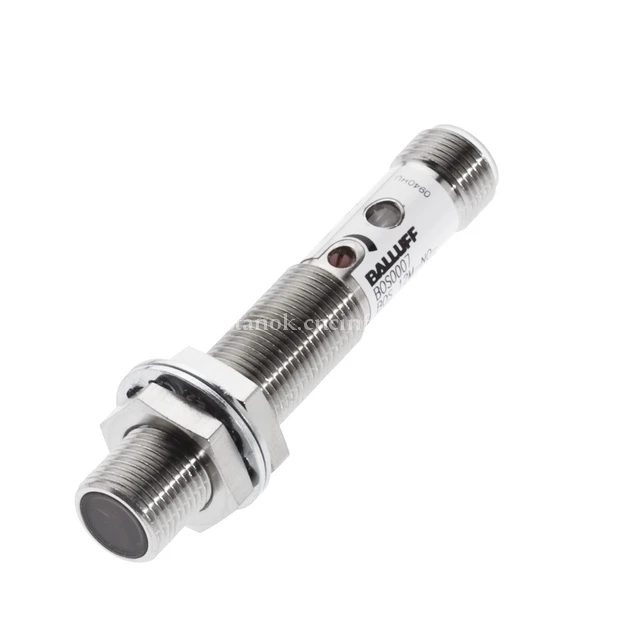

Оптоэлектронный датчик BALLUFF BOS 12M-PO-1QA-S4-C
КЛЮЧЕВЫЕ АТРИБУТЫ
Группа продуктов | Оптоэлектронный датчик |
Принцип действия, оптич. | Отражательный фоторелейный барьер |
Серия | Серия 12 М |
Конструкция | Цилиндр, прямая оптика |
Размеры | Ø12, 0 ммх70.0x mm |
Дальность действия Sn | Sn=1,5 м, регулируется |
Вид излучения | СИД, красный |
Подключение | Штекерный соединитель,M12x1-S04 |
Переключательный выход | P-N-P (1x) |
Функция переключения | Размыкатель (конт. 2) |
Рабочее напряжение | 10.0...30.0 V |
Частота переключения f макс. (при Ue) | 200 Hz |
Окружающая температура | -5...55°C |
Степень защиты по IEC 60529 | IP67 |
Опорный рефлектор | BOS R-1 |
ОБЩИЕ АТРИБУТЫ
Базовый стандарт | IEC 60947-5-2 |
Возможность регулировки | Чувствительность (Sn) |
Группа продуктов | Оптоэлектронный датчик |
Дополнительный текст |
Поляризационные фильтры предотвращают ошибочные включения у деталей с зеркальной и блестящей поверхностью. Только для областей применения по NFPA 79 (машины с напряжением питания до 600 B). Для подключения устройства нужно использовать кабель R/C (CYJV2) с подходящими характеристиками. После устранения перегрузки датчик снова готов к работе. Комплектующие заказываются отдельно. Управляющий объект (измерительная пластина): серый лист, 200 x 200, отражение 90%, боковое приближение, направление перемещения вертикально относительно осей линз. |
Допуски / соответствие |
CE cULus |
Задатчик | Потенциометр 270° (1x) |
Защита от короткого замыкания | да |
Защита от переполюсовки | да |
Индикация | Выходная функция - СИД ЖЛТ |
Марка | GLOBAL |
Опорный рефлектор | BOS R-1 |
Серия | Серия 12M |
Степень защиты по IEC 60529 | IP67 |
ЭЛЕКТРИЧЕСКИЕ АТРИБУТЫ
Вид подключения | Штекерный соединитель |
Ёмкость нагрузки макс. (при Ue) | 0.50 µF |
Задержка включения Топ макс. | 3.00 ms |
Макс. ток холостого хода Io при Ue | 20 mA |
Номин. напряжение развязки Ui | 75 B= |
Номин. рабочее напряжение Ue DC | 24.0 V |
Остаточная волнистость макс. (% от Ue ) | 15 % |
Падение напряжения Ud макс. | 3.5 V |
Переключающий выход | P-N-P (1x) |
Рабочее напряжение UB макс. DC [В] | 30.0 V |
Рабочее напряжение UB мин. DC [В] | 10.0 V |
Расчетный рабочий ток Ie | 200 mA |
Функция переключения | Размыкатель (конт. 2) |
Частота переключения f макс. ( при Ue) | 200 Hz |
Электрическое исполнение | DC, постоянное напряжение |
МЕХАНИЧЕСКИЕ АТРИБУТЫ
Вид соединителя | M12x1-S04 |
Дальность действия Sn | Sn= 1,5 м, регулируется |
Длина 1 | Ø12,0 мм |
Длина 2 | 70.0 mm |
Защита поверхности | никелир. |
Зона сканирования Sd | 0...1,5 м |
Конструкция | Цилиндр, прямая оптика |
Макс. момент затяжки | 15 Hм |
Материал активной поверхности | PMMA |
Материал корпуса | латунь |
Окружающая температура Ta макс. | 55 °С |
Окружающая температура Ta мин. | -5 °С |
Реальный промежуток срабатывания Sn [мм] | 1500 mm |
Тип крепления | Гайка M12x1 |
ОПТИЧЕСКИЕ АТРИБУТЫ
Вид излучения | СИД, красный |
Длина волны | 660 нм |
Поляризационный фильтр | да |
Посторонний свет макс. | 5.000 люкс |
Принцип действия, оптич. | Отражательный фоторелейный барьер |
Функция переключения,оптич. | РАЗМ: срабатывание на освещение |
